J’ai réalisé ce projet pour mettre en place une petite infrastructure supervisée dans VirtualBox. L’idée était de surveiller un service web, un pare-feu et des serveurs comme dans une maquette d’entreprise simple.
Retour aux projetsSupervision réseau / BTS SIO SISR
Supervision réseau avec Zabbix
Ce projet montre une maquette de supervision réseau en temps réel. J’ai relié pfSense, Zabbix, un serveur Apache et un poste administrateur pour comprendre comment surveiller une infrastructure et détecter une panne rapidement.
ApprocheJ’ai créé un réseau privé avec pfSense comme routeur et pare-feu, un serveur Zabbix, un serveur Web Apache et un poste administrateur. Zabbix récupère les informations avec Zabbix Agent 2 et SNMPv3 pour pfSense.
Compétences
ZabbixpfSenseSNMPv3Zabbix Agent 2Apache
L’objectif était que l’administrateur puisse voir rapidement l’état du service Apache, la charge des serveurs et le trafic du pare-feu, avec une alerte automatique en cas de panne.
J’ai créé un réseau privé avec pfSense comme routeur et pare-feu, un serveur Zabbix, un serveur Web Apache et un poste administrateur. Zabbix récupère les informations avec Zabbix Agent 2 et SNMPv3 pour pfSense.
La supervision fonctionne : quand Apache est arrêté volontairement, Zabbix détecte la panne, crée une alerte critique, puis repasse au vert après le redémarrage du service.
Points clés
Ce que ce projet démontre concrètement.
- Création d’un réseau privé SUPERVISION-LAN dans VirtualBox.
- Mise en place de pfSense avec une interface WAN, une interface LAN, du routage et une plage DHCP.
- Installation d’un serveur Zabbix pour centraliser la supervision.
- Supervision des serveurs Linux avec Zabbix Agent 2.
- Supervision de pfSense sans agent grâce à SNMPv3.
- Création d’une alerte critique quand le service HTTP Apache devient indisponible.
- Validation de la maquette avec un test de panne Apache et un scan Nmap limité à l’environnement.
Architecture
Flux technique simplifié.
01Internet ou réseau école
02WAN pfSense en NAT VirtualBox

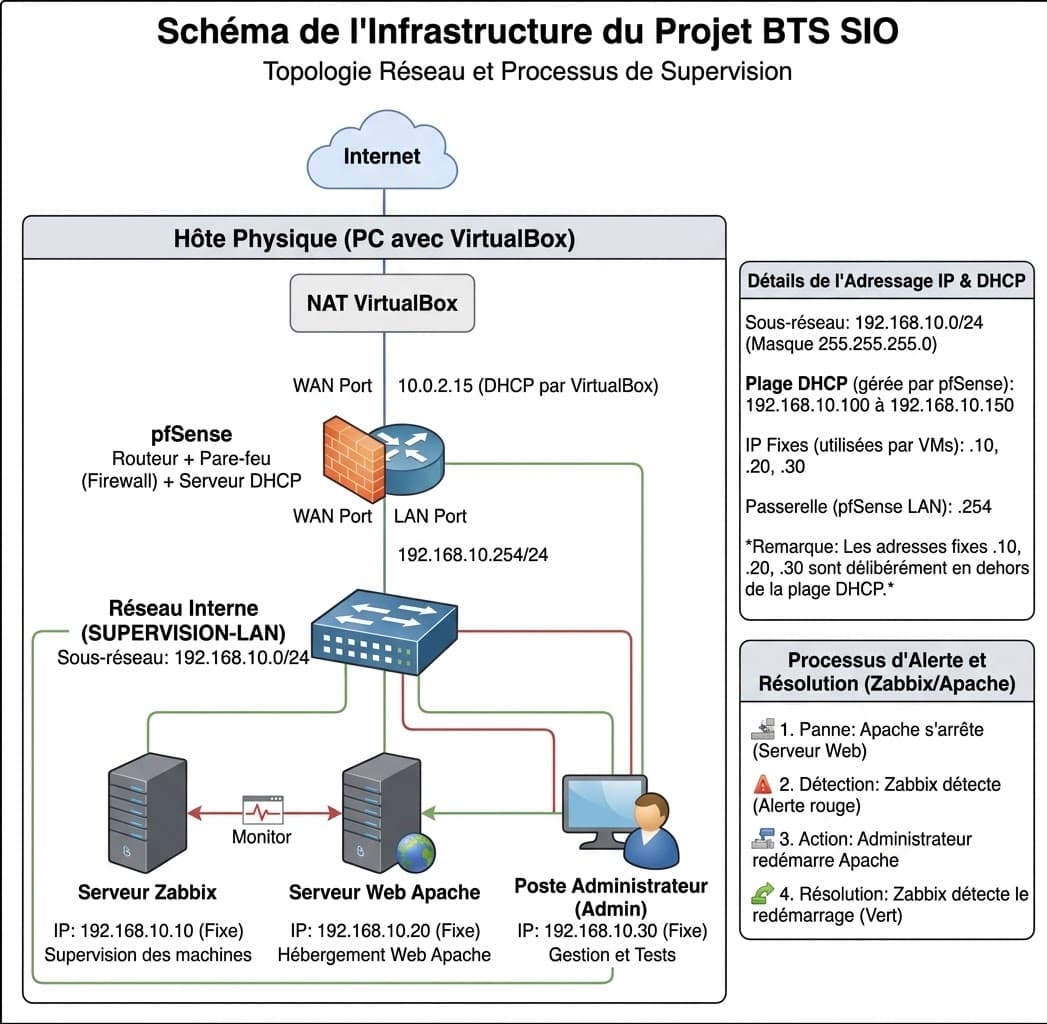

03LAN 192.168.10.0/24 protégé par pfSense
04Serveur Zabbix en 192.168.10.10
05Serveur Web Apache en 192.168.10.20
06Poste administrateur en 192.168.10.30
Preuves techniques
Supervision et test de panne sur une maquette VirtualBox.
- Démarrer pfSense et vérifier ses interfaces WAN et LAN.
- Démarrer le serveur Zabbix, le serveur Web Apache et le poste administrateur.
- Vérifier que les voyants ZBX et SNMP sont verts dans Zabbix.
- Arrêter volontairement Apache pour simuler une panne.
- Observer le passage du contrôle HTTP de 1 à 0 et la création d’une alerte critique.
- Redémarrer Apache et vérifier que Zabbix résout automatiquement l’événement.
Rapport
Document technique de supervision réseau.
Le rapport complet Rapport_Projet_Supervision_RT (1).pdf présente la maquette VirtualBox, le plan IP, la configuration pfSense/Zabbix, le test de panne Apache et les améliorations possibles.
Télécharger le rapport
